10.4.4 Снятие и установка насоса омывателя ветрового стекла

10.4.3. Снятие и установка насоса омывателя ветрового стекла

Схема омывателей ветрового стекла и стекол фар

1 – жиклеры омывателей стекол фар;

2 – обратные клапаны;

3 – питающий бачок;

4 – нагнетательный насос омывателя стекол фар;

5 – жиклеры омывателя ветрового стекла;

6 – тройники;

7 – нагнетательный насос омывателя ветрового стекла

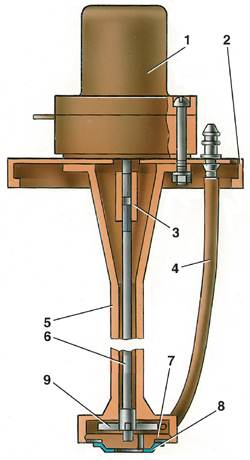

Нагнетательный насос омывателя ветрового стекла

1 – электродвигатель;

2 – крышка питающего бачка;

3 – муфта;

4 – трубка подачи жидкости;

5 – корпус насоса;

6 – вал ротора;

7 – опора вала ротора;

8 – ободок с сеткой фильтра;

9 – ротор

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините электрические провода от электродвигателей нагнетательных насосов 4 и 7 (см. рис. Схема омывателей ветрового стекла и стекол фар) и снимите трубки со штуцеров.

2. Поверните крышку 2 (см. рис. Нагнетательный насос омывателя ветрового стекла) с электродвигателем 1 против часовой стрелки и снимите их с питающего бачка в сборе с нагнетательным насосом.

3. Установку выполняйте в обратном порядке.
